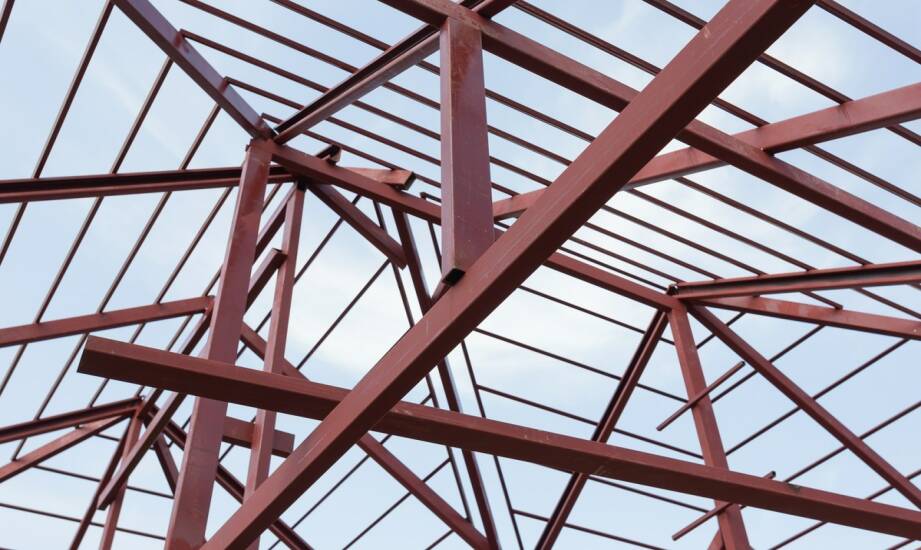

Projektowanie konstrukcji stalowych: kluczowe zasady i zastosowania

Projektowanie konstrukcji stalowych to coś więcej niż „narysowanie hali”. To proces inżynierski, w którym decyzje o przekrojach, stężeniach, spoinach i zabezpieczeniach antykorozyjnych decydują o bezpieczeństwie, trwałości oraz o tym, czy inwestycja domknie się w budżecie i terminie. W praktyce klienci często pytają: „Czy to będzie stało stabilnie, czy nie zacznie pracować na wietrze i śniegu, i czy dostanę dokumentację, którą odbierze nadzór?”. Da się to przewidzieć — pod warunkiem, że projekt powstaje w oparciu o normy, realne obciążenia i dobre wykonawstwo.

Przeczytaj również: Wybór odpowiednich drzwi wewnętrznych dla lepszej izolacji akustycznej

Niżej znajdziesz najważniejsze zasady, na których opiera się projektowanie konstrukcji stalowych, oraz przykłady typowych zastosowań (hale, magazyny, instalacje przemysłowe). Tekst jest napisany z perspektywy praktycznej — tak, aby łatwiej było porozumieć się z projektantem i wykonawcą, także lokalnie w rejonie Rudy Żmigrodzkiej i woj. dolnośląskiego.

Przeczytaj również: Dlaczego warto wybrać balie ocynkowaną do przechowywania materiałów budowlanych

Założenia projektowe i wymagania: od tego zaczyna się dobra stal

Każdy projekt zaczyna się od ustalenia celu i warunków pracy obiektu. Brzmi prosto, ale tu najczęściej „uciekają” koszty lub pojawiają się późniejsze przeróbki. Konstrukcja pod suwnicę, regały wysokiego składowania czy linię technologiczną będzie projektowana inaczej niż prosta wiata na sprzęt.

Przeczytaj również: Dlaczego warto wybrać profesjonalną firmę oferującą wynajem rusztowań elewacyjnych we Wrocławiu?

W praktyce ustala się m.in.: rozpiętości i wysokości, układ słupów, oczekiwane obciążenia użytkowe, otwory bramowe, podwieszenia instalacji, wymagania przeciwpożarowe i ewakuacyjne, a także warunki środowiskowe (wilgoć, chemia, strefa zewnętrzna). I tu pada pierwsze ważne pytanie, które warto zadać na starcie: „Czy obiekt będzie pracował w środowisku agresywnym korozyjnie?”. Jeśli tak, projekt musi to uwzględnić od razu, a nie dopiero na etapie malowania.

Warto też zaplanować dokumentację pod odbiór: rysunki warsztatowe, zestawienia materiałowe, WPS/WPQR (jeżeli wchodzą w zakres), protokoły badań spoin, deklaracje zgodności materiałów. Dla inwestora to często kwestia zaufania: bez papierów trudno później udowodnić jakość. Z kolei dla wykonawcy jasne założenia to mniej nieporozumień i realna szansa na terminowość.

Analiza obciążeń: stałe, zmienne i ekstremalne bez zgadywania

Bez rzetelnej analizy obciążeń nie ma bezpiecznego projektu. Konstrukcja stalowa potrafi wyglądać „mocno”, a mimo to pracować nieprawidłowo, jeśli obciążenia zostały uproszczone lub pominięte. W obliczeniach uwzględnia się m.in. ciężar własny konstrukcji (obciążenia stałe), obciążenia użytkowe (zmienne) oraz oddziaływania środowiskowe.

Typowe obciążenia, które projektant bierze na warsztat, to: wiatr, śnieg, obciążenia od urządzeń (np. wentylatory, podesty, zbiorniki, rurociągi), lokalne skupione siły od podwieszeń, a czasem także oddziaływania wyjątkowe (np. uderzenie pojazdu w słup, awaryjne sytuacje technologiczne). W polskich realiach kluczowe są obciążenia klimatyczne — zwłaszcza śnieg i wiatr — liczone zgodnie z Eurokodami (w tym z Eurokodem 1 dla oddziaływań).

W rozmowach z klientami często pada zdanie: „Zrobimy grubszy profil i będzie spokój”. To nie zawsze działa. Zwiększenie przekroju może poprawić nośność, ale nie rozwiąże problemów ze statecznością, drganiami, wyboczeniem czy nadmiernymi ugięciami. Dobra analiza obciążeń daje jasną odpowiedź: gdzie konstrukcja jest wąskim gardłem, a gdzie można optymalizować bez ryzyka.

Normy i bezpieczeństwo: Eurokod 3 jako kręgosłup obliczeń

Projektowanie konstrukcji stalowych w Polsce opiera się na zestawie norm europejskich, a centralne miejsce zajmuje PN-EN 1993 Eurokod 3. To właśnie tam znajdują się zasady wymiarowania elementów stalowych, połączeń, oceny nośności i stateczności, a także wymagania dotyczące właściwości materiału.

W kontekście bezpieczeństwa znaczenie mają też wymagania przeciwpożarowe i ewakuacyjne. Stal w wysokiej temperaturze traci nośność, dlatego projekt może przewidywać zabezpieczenia ogniochronne (np. farby pęczniejące, obudowy) albo rozwiązania konstrukcyjne ograniczające ryzyko. To nie jest „dodatek estetyczny”, tylko element bezpieczeństwa, który potrafi zdecydować o możliwości użytkowania obiektu zgodnie z przepisami.

Jeśli inwestycja dotyczy hali produkcyjnej lub magazynu, normowe podejście działa jak filtr: eliminuje „patenty”, które są tanie na papierze, ale drogie w eksploatacji albo problematyczne przy odbiorach. Dla inwestora liczy się też przewidywalność: normy pozwalają porównać oferty i rozumieć, za co realnie płaci.

Dobór materiałów: spawalność, ciągliwość i odporność na korozję

Wybór stali nie sprowadza się do „S235 czy S355”. Liczy się zestaw właściwości: wytrzymałość, ciągliwość, spawalność i zachowanie w niskich temperaturach (odporność na kruche pękanie). Eurokod 3 wskazuje wymagania dla stali ciągliwej, m.in. relację fu/fy ≤ 1,10 oraz wydłużenie A5 ≥ 15%. Te parametry nie są akademickie — przekładają się na to, jak elementy pracują w rzeczywistym obciążeniu i jak „wybaczają” lokalne koncentracje naprężeń.

W praktyce projektant i wykonawca muszą też dopasować materiał do technologii łączenia. Jeśli w grę wchodzi intensywne spawanie, ważna jest spawalność, dostępność odpowiednich procedur i możliwość utrzymania jakości spoin. Dla instalacji przemysłowych i środowisk mokrych czy chemicznych często wybiera się stal nierdzewną — droższą na starcie, ale stabilną w dłuższej perspektywie, szczególnie gdy koszt przestojów jest wysoki.

„Czy naprawdę potrzebuję nierdzewki?” — to częste pytanie. Odpowiedź brzmi: zależy, co ma kontakt z medium i w jakiej temperaturze, jak często będzie myte, czy jest ryzyko chlorków, jak wygląda wentylacja. Czasem lepszym kompromisem jest stal węglowa z porządnym zabezpieczeniem i kontrolą miejsc newralgicznych. Ważne, by decyzja była świadoma i poparta analizą środowiska pracy.

Stateczność i stężenia: jak zapobiega się wyboczeniu i „pływaniu” konstrukcji

Nawet mocny przekrój potrafi przegrać ze statecznością. W konstrukcjach stalowych typowym zagrożeniem jest wyboczenie słupów oraz utrata stateczności belek i dźwigarów. Dlatego projekt zakłada system usztywnień: stężenia pionowe i poziome, tarcze dachowe, układ ram, czasem też rozwiązania mieszane.

Stężenia nie są „opcją”, tylko świadomie zaprojektowanym elementem przenoszenia sił od wiatru i innych oddziaływań poziomych. Dobrze zaprojektowany układ stężeń zmniejsza przemieszczenia, stabilizuje pracę ram i ogranicza ryzyko powstawania pęknięć w połączeniach. W praktyce wpływa też na komfort użytkowania obiektu: mniej drgań i mniej „pracy” konstrukcji przy dynamicznych obciążeniach.

Jeśli inwestor planuje w przyszłości rozbudowę (np. dołożenie nawy, podestów lub kolejnej linii), warto to powiedzieć przed projektem. Czasem wystarczy przewidzieć odpowiednie węzły i rezerwy nośności, aby uniknąć kosztownych wzmocnień po kilku latach.

Połączenia spawane i śrubowe: detale, które robią różnicę

W teorii o nośności decydują przekroje. W praktyce bardzo często decydują połączenia. Projektant dobiera typ połączeń do obciążeń, montażu i technologii wytwarzania: połączenia śrubowe (często szybsze na budowie) albo spawane (często korzystne w prefabrykacji, przy odpowiedniej kontroli jakości).

W połączeniach spawanych kluczowa jest jakość spoin i zgodność z technologią: przygotowanie krawędzi, dobór materiałów dodatkowych, kontrola odkształceń, a w razie potrzeby badania NDT. Inwestorzy, którzy mają złe doświadczenia, zwykle pytają wprost: „Skąd mam wiedzieć, że spoiny są dobre?”. Odpowiedź powinna być konkretna: dokumentacja, procedury, kwalifikacje, kontrola i powtarzalność procesu.

W połączeniach śrubowych istotne są klasy śrub, sposób zabezpieczenia przed luzowaniem, a przy połączeniach sprężanych także kontrola momentu dokręcenia lub metody napięcia wstępnego. Niepozorny błąd (np. niewłaściwa klasa śruby lub brak podkładek w wymaganym układzie) może osłabić węzeł bardziej niż „chudy” profil.

Zabezpieczenie antykorozyjne: trwałość liczona w latach, nie w sezonach

Zabezpieczenie antykorozyjne to jeden z najważniejszych etapów, bo stal bez ochrony w wielu środowiskach traci przekrój i parametry nośne. Projekt powinien określać klasę korozyjności środowiska oraz system zabezpieczeń: malowanie, cynkowanie, duplex (cynk + farba) albo zastosowanie stali nierdzewnej w miejscach krytycznych.

W praktyce warto myśleć nie tylko o samej powłoce, ale też o detalach: odpływy wody, unikanie kieszeni i szczelin, dostęp do konserwacji, odpowiednie przygotowanie powierzchni (np. stopień czystości). Drobne zmiany w geometrii potrafią ograniczyć korozję bardziej niż „dorzucenie” kolejnej warstwy farby.

Dobry system ochrony antykorozyjnej to także przewidywalny koszt utrzymania. Inwestor, który planuje halę na 15–25 lat, zwykle woli zapłacić rozsądnie więcej na początku niż co kilka sezonów walczyć z ogniskami korozji w newralgicznych miejscach konstrukcji.

Optymalizacja projektu: MES, masa konstrukcji i realne koszty

Nowoczesne projektowanie coraz częściej wykorzystuje oprogramowanie MES (metodę elementów skończonych), szczególnie przy nietypowych układach, dużych rozpiętościach, lokalnych podwieszeniach lub skomplikowanych węzłach. MES nie zastępuje inżyniera, ale pozwala dokładniej ocenić rozkład naprężeń, przemieszczenia i miejsca krytyczne.

Optymalizacja ma jeden cel: uzyskać wymaganą nośność i sztywność przy minimalnej masie stali i minimalnych kosztach wykonania. Tu pojawia się ważny balans. Czasem lżejsza konstrukcja oznacza bardziej skomplikowane detale, dłuższe spawanie i trudniejszy montaż. Innym razem większa masa upraszcza węzły, skraca czas realizacji i finalnie wygrywa ekonomicznie.

W praktyce warto rozmawiać o kosztach „całkowitych”, a nie tylko o tonie stali: transport, prefabrykacja, montaż, dźwig, czas zamknięcia obiektu, zabezpieczenia antykorozyjne i przyszła konserwacja. Dobrze przygotowany projekt zdejmuje część ryzyka z inwestora i ułatwia wykonawcy dotrzymanie terminów.

Montaż konstrukcji stalowej: słupy, dźwigary i kontrola geometrii

Montaż to etap, w którym projekt spotyka się z rzeczywistością placu budowy. Kluczowe są dwa elementy: kolejność prac i kontrola geometrii. Zwykle zaczyna się od ustawienia słupów, które stanowią bazę układu nośnego. Następnie montuje się rygle, płatwie, stężenia oraz dźwigary dachowe.

Poprawna instalacja dźwigarów ma bezpośredni wpływ na stabilność i wytrzymałość całego obiektu. W praktyce liczy się nie tylko to, czy element „wisi na śrubach”, ale też czy układ jest natychmiast usztywniany zgodnie z projektem montażu. Brak tymczasowych stężeń lub opóźnienie w ich montażu bywa przyczyną odkształceń i problemów, które później trudno odwrócić.

Jeśli inwestor chce spać spokojnie, powinien oczekiwać jasnego planu: kto odpowiada za montaż, jakie są tolerancje, jak wygląda kontrola pionów i poziomów, i jaka dokumentacja potwierdza, że prace wykonano zgodnie z projektem. Przy bardziej wymagających obiektach to właśnie porządek montażu buduje niezawodność, a nie „dokręcimy na końcu”.

Zastosowania konstrukcji stalowych w przemyśle i logistyce: od hal po linie technologiczne

Konstrukcje stalowe są popularne, bo dają szybkie tempo budowy, duże rozpiętości i łatwą adaptację obiektu. W rejonach przemysłowych Dolnego Śląska typowe zastosowania obejmują hale produkcyjne i magazynowe, wiaty, antresole, ramy pod urządzenia, konstrukcje wsporcze pod rurociągi i instalacje, a także wyposażenie magazynów w stalowe elementy użytkowe.

Przy halach i magazynach kluczowe są: stabilność, trwałość i odporność na warunki atmosferyczne, ale też ergonomia pracy (bramy, doświetlenie, strefy składowania). W obiektach technologicznych rośnie rola precyzji: konstrukcja pod zbiorniki, pomosty i rurociągi musi przenosić drgania, obciążenia lokalne oraz uwzględniać dostęp serwisowy. Często ważniejsze od „ładnego przekroju” jest to, czy zostawiono miejsce na klucz, rewizję i przyszły demontaż.

• Hale stalowe i wiaty (produkcja, składowanie, logistyka)
• Magazyny: antresole, podesty, konstrukcje pod regały i wyposażenie, w tym stalowe meble magazynowe
• Instalacje przemysłowe: wsporniki, ramy, pomosty obsługowe, konstrukcje pod rurociągi i urządzenia
• Zbiorniki i elementy nierdzewne: tam, gdzie liczy się higiena, odporność korozyjna i trwałość

Jeśli chcesz przełożyć te zasady na realny obiekt (hala, konstrukcja wsporcza, elementy pod instalację), najważniejsze jest połączenie projektu z wykonawstwem: spójne założenia, właściwy materiał, kontrola jakości i dokumentacja. W praktyce inwestorzy szukają dziś nie tylko „kogoś od spawania”, ale partnera, który rozumie odpowiedzialność konstrukcji. Dlatego już na etapie projektowanej konstrukcji stalowej warto ustalić standard wykonania, zakres badań oraz sposób odbioru.

Najczęstsze błędy w projektach i jak ich uniknąć na etapie zapytania ofertowego

Wiele problemów da się wyeliminować, zanim powstanie pierwszy element. Wystarczy dobrze przygotować zapytanie i nie omijać tematów, które „wyjdą w praniu”. Jeśli wykonawca ma dotrzymać terminu, musi dostać komplet informacji. Jeśli konstrukcja ma działać przez lata, projekt i technologia muszą być spójne.

• Niedoszacowane obciążenia (np. brak podwieszeń instalacji w założeniach) — rozwiązanie: spisz wszystkie urządzenia i przyszłe rezerwy.
• Niejasny standard jakości spoin — rozwiązanie: ustal wymagania, dokumenty odbiorowe i ewentualne badania NDT.
• Zły dobór materiału do środowiska (nierdzewna vs węglowa) — rozwiązanie: opisz warunki pracy, mycie, wilgoć, kontakt z chemią.
• Pomijanie stateczności i usztywnień — rozwiązanie: wymagaj opisu układu stężeń i logiki przenoszenia sił poziomych.
• Brak detali montażowych — rozwiązanie: ustal kolejność montażu, dostępność dźwigu, tolerancje i kontrolę geometrii.

Jeśli w rozmowie z wykonawcą słyszysz konkret: jaki materiał, jakie połączenia, jakie zabezpieczenie antykorozyjne, jaka kontrola jakości i jaka dokumentacja — to dobry znak. W konstrukcjach stalowych „konkret” zwykle oznacza bezpieczeństwo, przewidywalność kosztów i mniejsze ryzyko przestojów.
